Fenster drehen

Unsere Drehfenster machen die Sicht frei
Wenn Werkzeugmaschinen in Betrieb sind, ist die Sicht in den Innenraum durch Späneflug und umherspritzendes Kühlschmiermittel stark eingeschränkt.
Unser SPINVISTA sorgt für klare Sicht auf den Fertigungsprozess:
Es rotiert mit einer so hohen Geschwindigkeit, dass Flüssigkeiten und Verschmutzungen von der Scheibe ferngehalten werden. Das Ergebnis ist ein klarer Blick auf den Fertigungsprozess.

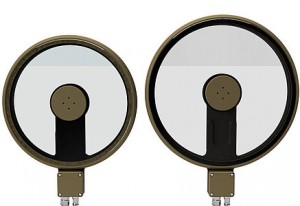

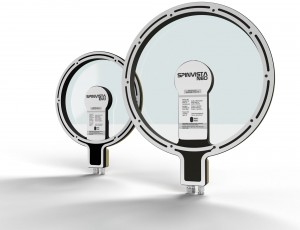

Das SPINVISTA gibt es in zwei Ausführungen:
SPINVISTA EVO mit einem Außendurchmesser von 253 mm und einer Sichtfläche von ca. 284 cm²
SPINVISTA NEO mit einem Außendurchmesser von 290 mm und einer Sichtfläche von ca. 430 cm²

SPINVISTA - auch für besonders fordernde Anwendungen

Bei unserem SPINVISTA kommen hochwertige Materialien zum Einsatz. Die Gehäuseoberfläche besteht aus harteloxiertem Aluminium und ist daher Widerstandfähig gegen Abrieb und besitzt exzellente Wärmeleitfähigkeiten.
Falls gewünscht statten wir das SPINVISTA auch mit einem ATEX-Schutz aus, hierbei werden Motor und Elektronik vollvergossen und sind somit gegen Funkenbildung und Feuchtigkeit geschützt.

Vielfältige Installationsmöglichkeiten

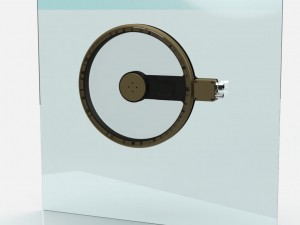

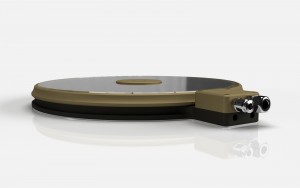

Die SPINVISTA-Drehfenster können Sie sowohl an Fenstern als auch an Bedienertüren befestigen. Dank der flachen Bauweise lässt es sich an die unterschiedlichsten Fenster- oder Türausführungen befestigen, bei ausreichend Zwischenraum kann es sogar an Schiebetüren befestigt werden. Das SPINVISTA kann in einem beliebigen Rotationswinkel montiert werden, für die Anschlüsse an der Anschlussbox kann zwischen drei Positionen gewählt werden. a wide variety of window or door designs, and if there is enough space, it can even be attached to sliding doors. The SPINVISTA can be mounted at any angle of rotation, and there are three positions to choose from for the connections to the connection box.

Das Funktionsprinzip von Drehfenstern

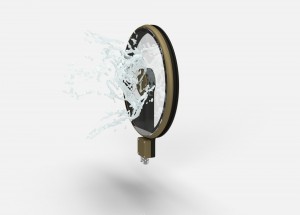

Drehfenster machen sich die Zentrifugalkraft zunutze: Sie bewegt Schmutz und Flüssigkeiten vom Zentrum der Scheibe weg und ermöglicht einen freien Blick ins Innere der Maschine.

Für welche Kühlmittel eignet sich SPINVISTA?

Die beste Sicht auf den Fertigungsprozess bietet das SPINVISTA in Anlagen, in denen Kühlmittel auf Wasserbasis oder dünnflüssige mineralische Öle zum Einsatz kommen. Für welche Öle sich das Drehfenster noch eignet, erfahren Sie auf Anfrage. In Umgebungen mit ölhaltigen Kühlmitteln empfehlen wir zusätzlich die Verwendung einer Scheibe mit spezieller Beschichtung.
Ihre Vorteile mit dem SPINVISTA-Drehfenster

Download

• Flugblatt
  • Download (164 kB, Adobe Acrobat document)
• Montageanleitungen
  • Download (1.01 mb, Adobe Acrobat document)

Maschinensicherheitsscheiben

Bei der spanenden Fertigung entstehen Späne, die im Maschineninnenraum herumgewirbelt werde können. Es kann ebenfalls passieren, dass sich gespannte Werkstücke lösen oder durch Fehlbedienung ein Werkzeug abbricht und mit viel Wucht durch den Arbeitsraum fliegt. Zum Schutz des Bedienpersonals empfiehlt sich deshalb der Einsatz von Sicherheitsscheiben.
Werden bei der Ausstattung von Werkzeugmaschinen nur einfache Polycarbonatscheiben eingesetzt, verspröden diese schnell durch den permanenten Kontakt mit Kühlschmierschmitteln und verlieren ihre Rückhaltekraft.

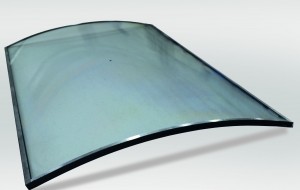

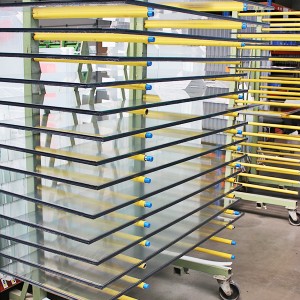

HESTEGO verwendet deshalb für die Fertigung seiner Maschinenschutzscheiben ausschließlich einen Verbund aus Sicherheitsglas und Polycarbonat.
Generell empfehlen wir in Anlehnung an die Empfehlungen der Berufsgenossenschaft und des VDW den Austausch von Maschinensicherheitsscheiben nach einer Verwendungsdauer von 5 Jahren.

Unser Service - von der Beratung bis zur Montage

⦁    Wir beraten Sie beim anstehenden Austausch Ihrer Maschinensicherheitsscheiben
⦁    Wir tauschen Ihre Maschinensicherheitsscheibe aus
⦁    Wir rüsten Ihre Altmaschine entsprechend der aktuellen Sicherheitsanforderungen an Maschinensicherheitsscheiben nach
⦁    Wir behalten für Sie den Überblick - und erinnern Sie an den rechtzeitigen Scheibentausch im Rahmen

Unter Beschuss

Unsere Maschinensicherheitsscheiben wurden entsprechend der Normen für spanende Werkzeugmaschinen geprüft.
Durch ihre Kapselung und Versiegelung sind die Sicherheitsscheiben gegen äußere Einflussfaktoren dauerhaft und wirksam geschützt.
Ihre Rückhaltefähigkeit lassen wir an externen Instituten entsprechend der geltenden Normen für Werkzeugmaschinen testen. Hierbei werden die Sicherheitsscheiben mit bis zu 2,5 kg schweren Projektilen beschossen und treffen mit einer Geschwindigkeit von bis 80 m/s und einer Energie von bis 8.000 Nm auf der Scheibe auf.

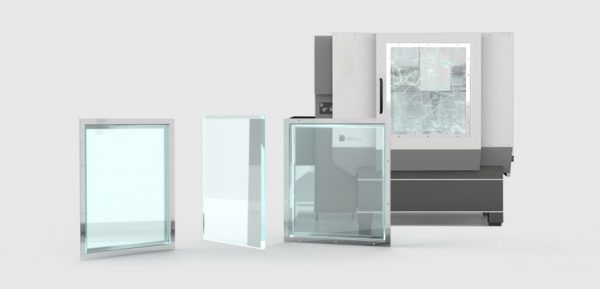

Durch Kontakt mit aggresivem Kühlschmiermittel verlieren Polycarbonatscheiben ohne zusätzlichen Schutz bereits nach wenigen Monaten im Einsatz teilweise oder vollständig ihre Sicherheitsrückhaltefunktion. Daher fertigen wir  seine Maschinensicherheitsscheiben als Verbundsicherheitsscheiben aus Polycarbonat und Sicherheitsglas.
