Wasserflächenabstreifer der Werkzeugmaschinen verlängern die Lebensdauert.

Typen der Abstreifsysteme

Abstreifer von standardmäßigen Wasserflächen

Typenverzeichnis der Führungen, für die wir Gussabstreifer zur Verfügung stellen.

  • 1. SCHNEEBERGER
    • MR 35
    • MR 45
    • MR 55
    • BM 35
  • 2. INA
    • TSX 35
    • TSX 45
  • 3. THK
    • SR 35
    • SR 55

Abstreifer genauer Flächen

  • Typ S hochbeständiger Abstreifer in Edelstahlprofil. Abstreifprofil aus PU 85. Für das Abstreifen von großen Späne- und Flüssigkeitsvolumen auf genauen Flächen, Hub der Abstreiferschneide 1 mm. Der Typ S kann mit einem Vorabstreifer aus federndem Edelstahl bestückt werden.
  • Typ E Abstreifer Easy Click für Standardapplikationen. Das Abstreifprofil ist auf einem Stahlprofil mit Schraubenöffnungen aufgesetzt. Vor allem als Abstreifer der Führungsflächen und Teleskopabdeckungen geeignet. Der Abstreifer kopiert hervorragend die abzustreifende Fläche mit einem Hubweg der Klinge bis 3 mm.

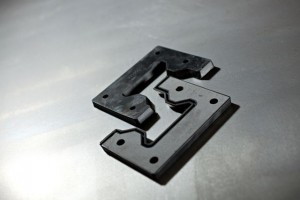

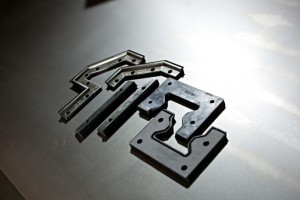

  • Gussabstreifer zeichnen sich durch hohe Genauigkeit aus. Der Abstreifer ist aus NBR auf einem Stahlprofil hergestellt. Gussabstreifer sind vor allem für die Serienproduktion bestimmt.

Flächenabstreifer

  • DSP8 Abstreifer für kleine Teleskopabdeckungen mit einem Edelstahltragprofil zum Anschweißen. Das Abstreifprofil SLP8 aus dem Werkstoff PU85 ist austauschbar. Der Abstreifer ist in der Variante mit integrierter Dämpfung erhältlich.
  • DSP12 Abstreifer für mittelgroße Teleskopabdeckungen mit einem Edelstahltragprofil zum Anschweißen. Das Abstreifprofil SLP12 aus dem Werkstoff PU85 ist austauschbar.
  • DV12 Abstreifer für große Teleskopabdeckungen mit einem Edelstahltragprofil zum Anschweißen. Das  Abstreifprofil SLV12 aus dem Werkstoff PU85 mit großem Schneidehub ist austauschbar.
  • LP8 Abstreifer für kleine und mittelgroße Teleskopabdeckungen mit einem gezogenen Tragprofil zum Anschweißen. Das Abstreifprofil ST1 mit optimierter Geometrie und reduziertem passivem Widerstand ist austauschbar. Der Abstreifer ist in der Variante mit integrierter Dämpfung erhältlich.
  • LP12 Abstreifer für mittelgroße und große Teleskopabdeckungen mit einem gezogenen Tragprofil zum Anschweißen. Das Abstreifprofil ST1 mit optimierter Geometrie und reduziertem passivem Widerstand ist austauschbar.



Abstreifer des Typs L für einen universellen Einsatz

Die Universalabstreifer L werden aus dem Werkstoff NBR hergestellt. Es handelt sich um Abstreifer mit vulkanisiertem Abstreifprofil auf einem Stahltragprofil mit einer Länge von 500 mm.

Typen: L12,5, L14, L18, L25, P01, P02, P03

Der Abstreifer FB-D1 mit Vorabstreifer. Das Abstreifmaterial ist auf einem Stahltragprofil aufgetragenes vulkanisiertes Viton. Viton ist hochbeständig gegen Verschleiß und wird durch einen Vorabstreifer aus Edelstahl gegen Späne geschützt.

Eigenschaften der Abstreifwerkstoffe
Werkstoff Härte (Shore A) Max. Einsatztemperatur °C Beständigkeit Benutzter Abstreifprofiltyp
kurzfristig langfristig
PU 80 80 ± 2 130 80 Gegen Ansaugen vo Wasser, Öl, Kühlmedium E18
PU 85 80 ± 2 130 80 Gegen Ansaugen von Wasser, Öl, Kühlmedium ST1, SLP8, SLP12, SLV12, S type wipers
NBR 80 ± 5 130 80 Gegen Ansaugen von Wasser, Öl, Kühlmedium Abstreifer Typ L
Viton   140 100 Gegen Ansaugen von Wasser, Öl, Kühlmedium FB-D1/Vito

Herunterladen

Prospekt – Abstreifsysteme.pdf
Prospekt – Abstreifsysteme
